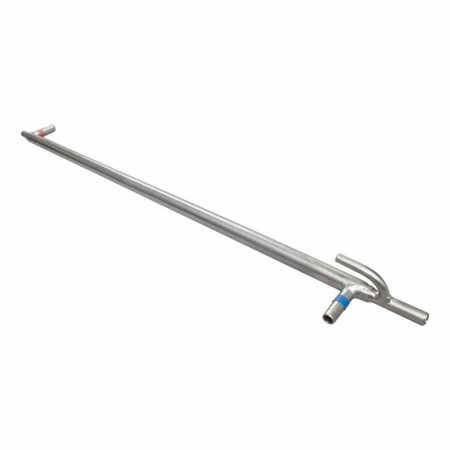

Холодильник Самогон и водка малый серии ХД/3

Прямоточный холодильник используется совместно с дефлегматором ХД/3 для быстрого доохлаждения продукта. Из дефлегматора спирт вытекает с температурой 65-75 °С, при попадании в приемник продукта горячим, то, при взаимодействии с кислородом комнатного воздуха, начинается процесс частичного окисления спирта. Естественно, это приводит к ухудшению его качества. Поэтому спирт желательно как можно быстрее охладить до комнатной температуры, что и происходит в малом прямоточном холодильнике.

Второй вариант применения малого холодильника - вариант ректификации с отбором продукта «по пару». Когда спирт из колонны отбирается в парообразном состоянии, он конденсируется и охлаждается в прямоточном холодильнике ХД/3. В этом режиме работы холодильник обязателен в составе оборудования.

Штуцеры для подвода и отвода воды и готового продукта диаметром 8 мм. Диаметр внутренней трубки холодильника - 8 мм, наружной 12 мм. Диаметр трубки связи с атмосферой - 6 мм.

Дополнительная малая трубка, расположенная у выхода готового продукта - это ТСА (трубка связи с атмосферой). Предназначена она для уравнивания давления в системе с атмосферным давлением, при работе она должна быть открыта. Запрещается глушить, закольцовывать указанный выход. При этом трубка для отвода жидкости в приемную емкость не должна быть опущена в жидкость.
